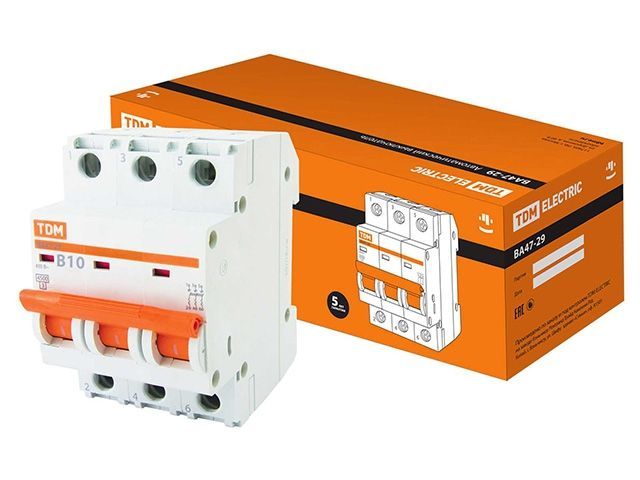

Автоматич. выключатель ВА47-29 3Р 10А 4,5кА х-ка В TDM SQ0206-0040
NEW
Гарантия: 1 месяц
В наличии
Артикул для заказа: 269267
Укажите количество
+
-
Маркировка:
"Номинальный ток - значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
"Номинальное напряжение - напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
"Кривая отключения - отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
oКривая B - автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.
oКривая С - ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
oКривая D - ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
"Номинальная отключающая способность - максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Время-токовые характеристики отключения
Автоматические выключатели ВА 47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
"электроприборы, освещение - выключатели с характеристикой В,
"двигатели с небольшими пусковыми токами (компрессор, вентилятор) - выключатели с характеристикой C,
"двигатели с большими пусковыми токами (подъемные механизмы, насосы) - выключатели с характеристикой D.
Материалы:
"Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
"Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.
Конструкция
"Отличительной особенностью данных автоматов является ширина модуля - 17,5мм достигаемая за счет применяемых материалов и технологий.
"Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
"Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.
"На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).
"В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
"Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
"Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.
Удобство монтажа:
"Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
"Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
"Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
"В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.
"Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
"Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
"Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажник
"Номинальный ток - значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
"Номинальное напряжение - напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
"Кривая отключения - отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
oКривая B - автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.
oКривая С - ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
oКривая D - ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
"Номинальная отключающая способность - максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Время-токовые характеристики отключения
Автоматические выключатели ВА 47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
"электроприборы, освещение - выключатели с характеристикой В,
"двигатели с небольшими пусковыми токами (компрессор, вентилятор) - выключатели с характеристикой C,
"двигатели с большими пусковыми токами (подъемные механизмы, насосы) - выключатели с характеристикой D.
Материалы:
"Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
"Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.
Конструкция
"Отличительной особенностью данных автоматов является ширина модуля - 17,5мм достигаемая за счет применяемых материалов и технологий.
"Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
"Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.
"На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).
"В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
"Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
"Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.
Удобство монтажа:
"Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
"Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
"Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
"В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.
"Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
"Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
"Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажник
Дополнительная информация
Сервисный центр:
ООО "Ремонт инструмента"
Брест ул. Краснознаменная, 8 +375(29) 168-20-72 +375(29) 820-07-06,
Витебск ул. Двинская, 31, +375(212) 65-73-24 +375(29) 168-40-14
Гомель ул. Карбышева, 9, +375(44) 492-51-63 +375(25) 743-35-19
Гродно ул. Господарчая, 23А. (Горького, 95) +375(152) 436368 +375(29) 169-94-02
Минск ул. Машиностроителей, 29а, подъезд №9, +375(17) 33-66-556 +375(29) 325-85-38 +375(29) 601-20-01
Брест ул. Краснознаменная, 8 +375(29) 168-20-72 +375(29) 820-07-06,
Витебск ул. Двинская, 31, +375(212) 65-73-24 +375(29) 168-40-14
Гомель ул. Карбышева, 9, +375(44) 492-51-63 +375(25) 743-35-19
Гродно ул. Господарчая, 23А. (Горького, 95) +375(152) 436368 +375(29) 169-94-02
Минск ул. Машиностроителей, 29а, подъезд №9, +375(17) 33-66-556 +375(29) 325-85-38 +375(29) 601-20-01
Импортер:
ООО «ТД Комплект», Юр. адрес: 220103 г. Минск, ул. Кнорина, дом 50, к302А
Новинка:
Да
Производитель:
TDM
Наличие:
В наличии
Соответствуют стандартам:
ГОСТ Р 5034599
Номинальное напряжение частотой 50 Гц:
В230/400
Номинальный ток, А:
0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10, 13; 16; 20; 25; 32; 40; 50; 63
Номинальная отключающая способность, А:
4 500
Напряжение постоянного тока, В/полюс:
48
Характеристики срабатывания электромагнитного расцепителя:
В, С, D
Число полюсов:
1, 2, 3, 4
Условия эксплуатацииУХл:
4
Степень защиты выключателя:
IP 20
Электрическая износостойкость, циклов ВО:
не менее 6 000
Механическая износостойкость, циклов ВО:
не менее 20 000
Максимальное сечение присоединяемых проводов, мм:
225
Диапазон рабочих температур, °С:
-40 +50
Вес, кг:
0.307
