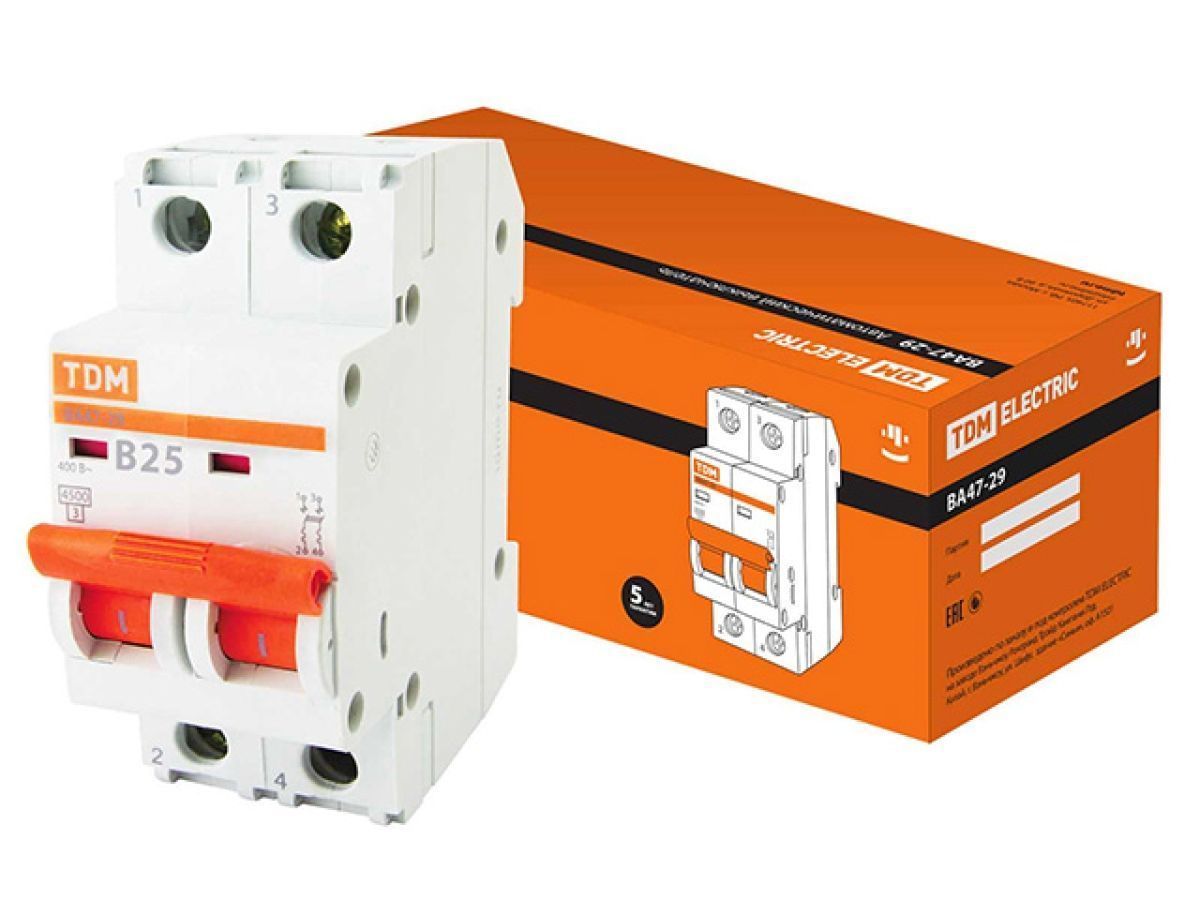

> Автоматический выключатель ВА47-29 2Р 25А 4.5кА х-ка В TDM SQ0206-0028

Автоматический выключатель ВА47-29 2Р 25А 4.5кА х-ка В TDM SQ0206-0028

Гарантия: 12 месяцев

(0)

Написать отзыв

Нет в наличии

Артикул для заказа: 163213

Укажите количество

Купить Задать вопрос о товаре

Автоматические выключатели 25А

Все товары

Описание товара Отзывы и вопросы0

Наименование параметра Значение Соответствуют стандартам ГОСТ Р 5034599 Номинальное напряжение частотой 50 Гц, В 230/400 Номинальный ток, А 0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10, 13; 16; 20; 25;32; 40; 50; 63 Номинальная отключающая способность, А 4 500 Напряжение постоянного тока, В/полюс 48 Характеристики срабатывания электромагнитного расцепителя В, С, D Число полюсов 1, 2, 3, 4 Условия эксплуатации УХл4 Степень защиты выключателя IP 20 Электрическая износостойкость, циклов ВО, не менее 6 000 Механическая износостойкость, циклов ВО, не менее 20 000 Максимальное сечение присоединяемых проводов, mm 2 25 Наличие драгоценных металлов (серебро), г/полюс 0,3-0,5 Масса 1 полюса, кг 0,11 Диапазон рабочих температур, °С -40 - +50 ОПИСАНИЕ Маркировка Номинальный ток- значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи. Номинальное напряжение - напряжение переменного тока (знак ~), при котором автомат работаетв нормальных условиях. Кривая отключения - отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания. o Кривая B - автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой. o Кривая С - ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях. o Кривая D - ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр. Номинальная отключающая способность - максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии. Время-токовые характеристики отключения Автоматические выключатели ВА 47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: электроприборы, освещение - выключатели с характеристикой В, двигатели с небольшими пусковыми токами (компрессор, вентилятор) - выключатели с характеристикой C, двигатели с большими пусковыми токами (подъемные механизмы, насосы) - выключатели с характеристикой D. Материалы Корпус и детали аппарата выполнены из пластика, не поддерживающего горение. Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию. Конструкция Отличительной особенностью данных автоматов является ширина модуля - 17,5mm достигаемая засчет применяемых материалов и технологий. Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери. На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено). В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев. Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы. Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке. Удобство монтажа Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно). Универсальная головка усиленного винта клеmmного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении. Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата. В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений. клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже. Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности. Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.

Дополнительная информация

Сервисный центр:

ООО "Ремонт инструмента"
Брест ул. Краснознаменная, 8 +375(29) 168-20-72 +375(29) 820-07-06,
Витебск ул. Двинская, 31, +375(212) 65-73-24 +375(29) 168-40-14
Гомель ул. Карбышева, 9, +375(44) 492-51-63 +375(25) 743-35-19
Гродно ул. Господарчая, 23А. (Горького, 95) +375(152) 436368 +375(29) 169-94-02
Минск ул. Машиностроителей, 29а, подъезд №9, +375(17) 33-66-556 +375(29) 325-85-38 +375(29) 601-20-01

Импортер:

ООО «ТД Комплект», Юр. адрес: 220103 г. Минск, ул. Кнорина, дом 50, к302А

Технические характеристики

Производитель:

TDM

Наличие:

Нет в наличии

Вес, кг:

0.2
