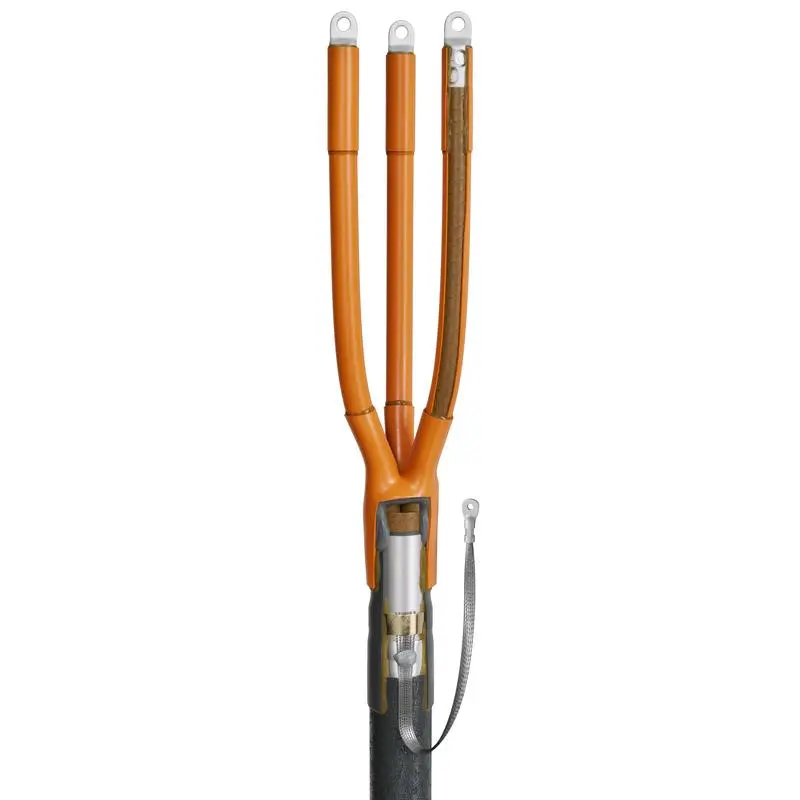

> Муфта кабельная концевая 3КВТп-10-70/120 нг-LS КВТ 75554

Муфта кабельная концевая 3КВТп-10-70/120 нг-LS КВТ 75554

Гарантия: 1 месяцев

(0)

Написать отзыв

Под заказ

до 7 рабочих дней

Код товара: 287571

Добавь в корзину и узнай цену со скидкой!

Укажите количество

В корзину Задать вопрос о товаре

Кабельные муфты и компоненты

Все товары

Описание товара Отзывы и вопросы0

Концевые термоусаживаемые муфты 3КВТп-10 нг-LS предназначены для оконцевания 3-х жильных кабелей:

с бумажной маслопропитанной изоляцией
с броней из стальных лент или без брони
с общей алюминиевой или свинцовой оболочкой
на напряжение 6 и 10 кВ

Соответствует требованиям ГОСТ 34839-2022

Типы монтируемых кабелей:
ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв

Основные термоусаживаемые элементы муфты: перчатка, трубки жильной изоляции, концевые манжеты выполнены из композиционного материала с использованием антипиренов

Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки

При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.

Преимущества

Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля

Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа

Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»

Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники

Основные параметры

Тип муфты	Концевая
Технология монтажа	термоусаживаемая
Рабочее напряжение, до (кВ)	10
Сечение жил, мм²	70 / 95 / 120
Количество жил в кабеле	3
Изоляция кабеля	Бумажно маслопропитанная
Тип установки	Внутренняя
Опции	нг (не поддерживает горение) / LS (Low Smoke)
Тип кабеля	без брони / с броней
Комплектация	без болтовых наконечников
Температура эксплуатации, ˚С	-50...+50
Марки монтируемых кабелей	ААБл/ (А)СБл/ (А)СБГ/ ААГ/ (А)СГ/ ААБв/ (А)СБШв/ ААШв/ (А)СШв/ ААБ2лШв/ (А)СБ2лШв
