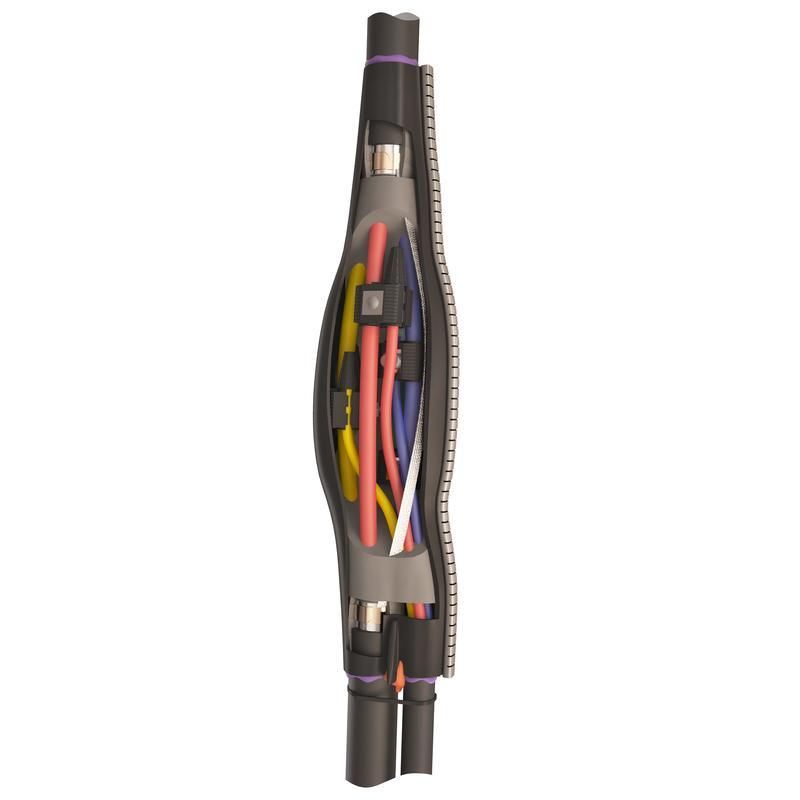

Муфта кабельная ответвительная 5ПТО-1-4/35-4/35 КВТ 101912

Гарантия: 1 месяцев

(0)

Написать отзыв

Под заказ

до 7 рабочих дней

Код товара: 288828

Добавь в корзину и узнай цену со скидкой!

Укажите количество

В корзину Задать вопрос о товаре

Кабельные муфты и компоненты

Все товары

Описание товара Отзывы и вопросы0

Ответвительные термоусаживаемые муфты 5ПТО-1 (КВТ) предназначены для ответвления 5-х жильных кабелей:

с пластмассовой изоляцией (ПВХ/СПЭ)
с броней и без брони
на напряжение до 1 кВ

Соответствует требованиям ГОСТ 34839-2022

Типы монтируемых кабелей: (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY

Ответвление от магистрального кабеля осуществляется при помощи прокалывающих зажимов ЗПО «КВТ». Для монтажа ответвлений не требуется зачистка изоляции на магистральном и ответвительном кабелях

Для магистральных кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления и провод перемычки

Инструмент для монтажа: пропановая горелка ПГ (КВТ)

Преимущества

Заполнение внутреннего междужильного пространства специальной мастикой обеспечивает дополнительный контур герметизации, а также выравнивает резкие перепады геометрической формы муфты после монтажа

Восстановление оболочки кабеля осуществляется при помощи термоусаживаемой ремонтной манжеты ТРМ «КВТ» с металлическим замком и специальным покрытием - термоиндикаторной краской на внешней поверхности

Термоиндикаторная краска, нанесенная на внешнюю поверхность манжеты, при нагреве и усадке меняет цвет с зеленого на черный

Термоплавкий клей, нанесенный на внутреннюю поверхность манжеты, обеспечивает полную герметизацию муфты после монтажа

Герметизация места выхода ответвительного кабеля из муфты осуществляется при помощи клипс КТ «КВТ» с термоплавким клеем

Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)

Основные параметры

Тип муфты	Ответвительная
Технология монтажа	термоусаживаемая
Рабочее напряжение, до (кВ)	1
Сечение жил, мм²	4 / 6 / 10 / 16 / 25 / 35
Количество жил в кабеле	5
Изоляция кабеля	Пластмассовая, Сшитый полиэтилен
Тип установки	В кабельных каналах и грунте
Тип кабеля	без брони / с броней
Комплектация	без болтовых соединителей
Температура эксплуатации, ˚С	-50...+50
Марки монтируемых кабелей	(А)ВБбШв/ (А)ПвБбШв/ (А)ПвБбШп/ (А)ВБВ/ (А)ВВБ/ (А)ВВБГ/ (А)ПвКШв/ (А)ПвКШп/ (А)ВВГ/ (А)ПвВГ/ NYM/ NYY
