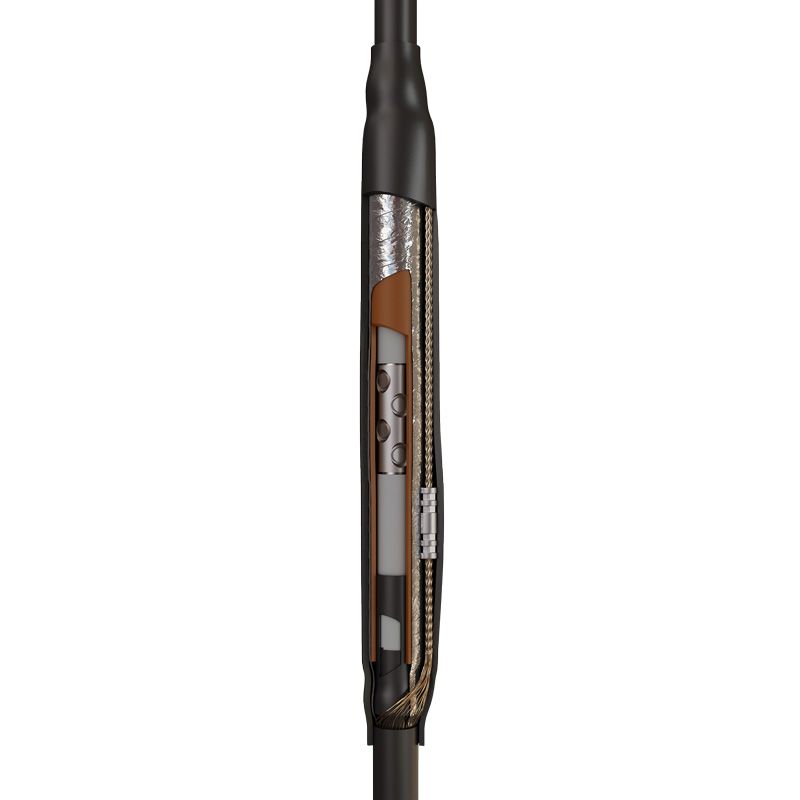

> Муфта кабельная соединительная 1ПСТ-10-35/50(Б) нг-LS КВТ 76430

Муфта кабельная соединительная 1ПСТ-10-35/50(Б) нг-LS КВТ 76430

Гарантия: 1 месяцев

(0)

Написать отзыв

Под заказ

до 7 рабочих дней

Код товара: 287508

Добавь в корзину и узнай цену со скидкой!

Укажите количество

В корзину Задать вопрос о товаре

Внимание! Минимальное количество товара для заказа 3 шт.

Кабельные муфты и компоненты

Все товары

Описание товара Отзывы и вопросы0

Соединительные кабельные муфты 1ПСТ-10 нг-LS предназначены для соединения одножильных кабелей:

с изоляцией из сшитого полиэтилена и экраном из медных проволок

на напряжение 6 и 10 кВ

Соответствует требованиям ГОСТ 34839-2022

Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г

При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте

Примечание: муфты 1ПСТ-10-800(Б) предназначены для установки только на кабели с алюминиевыми токопроводящими жилами

Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана

Преимущества

Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт и равномерно распределяя напряженность электрического поля в области среза полупроводящего экрана кабеля

Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа

Экраны кабелей восстанавливаются алюминиевой экранирующей лентой и проводом-перемычкой. Провод-перемычка, сформированный из медных проволок кабельного экрана, соединяется при помощи медных гильз под опрессовку

Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители

Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля

Комплект поставки рассчитан для монтажа трех фаз кабеля

Высокое качество комплектующих и используемых композиционных материалов

Основные параметры

Тип муфты	Соединительная
Технология монтажа	термоусаживаемая
Рабочее напряжение, до (кВ)	10
Сечение жил, мм²	35 / 50
Количество жил в кабеле	1
Изоляция кабеля	Сшитый полиэтилен
Тип установки	В кабельных каналах и грунте
Опции	нг (не поддерживает горение), LS (Low Smoke)
Тип кабеля	без брони / с броней
Комплектация	с болтовыми соединителями
Температура эксплуатации, ˚С	-50...+50
Марки монтируемых кабелей	(А)ПвП, (А)ПвВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
