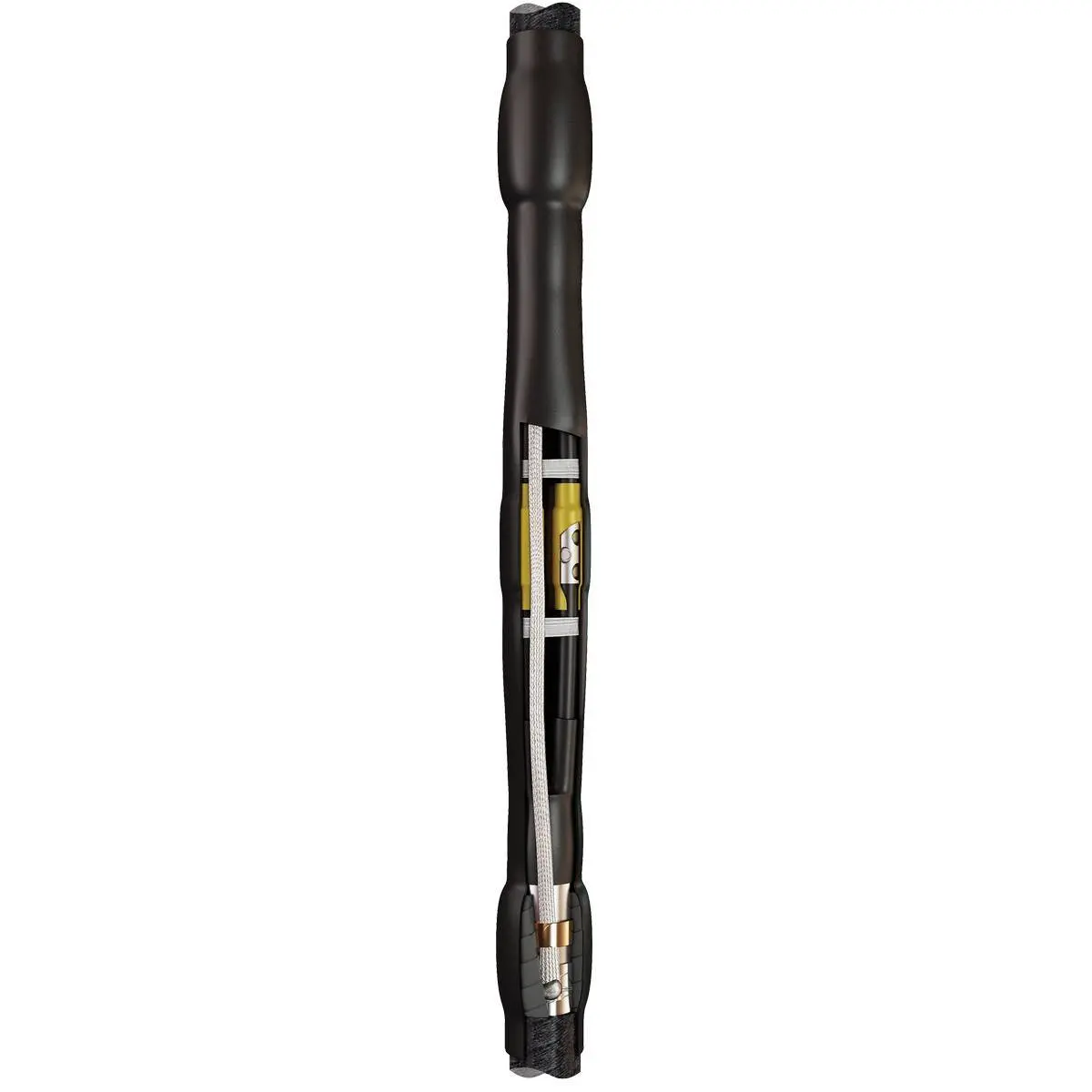

> Муфта кабельная соединительная 4СТп-1-150/240 (Б) КВТ 50109

Муфта кабельная соединительная 4СТп-1-150/240 (Б) КВТ 50109

Гарантия: 1 месяцев

(0)

Написать отзыв

Под заказ

до 7 рабочих дней

Код товара: 287762

Добавь в корзину и узнай цену со скидкой!

Укажите количество

В корзину Задать вопрос о товаре

Кабельные муфты и компоненты

Все товары

Описание товара Отзывы и вопросы0

Соединительные кабельные муфты 4СТп-1 предназначены для соединения 4-х жильных кабелей:

с бумажной маслопропитанной или пластмассовой изоляцией
с броней или без брони
с общей алюминиевой или свинцовой оболочкой
на напряжение до 1 кВ

Соответствует требованиям ГОСТ 34839-2022

Типы монтируемых кабелей:
ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв

Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления , используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки

При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.

Преимущества

Соединительные изолирующие манжеты обеспечивают надежную и качественную изоляцию мест соединения жил кабеля

Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет, перчаток и кожуха, обеспечивает полную герметичность муфты после монтажа

Наличие пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»

Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители

Высокое качество комплектующих и используемых композиционных материалов

Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)

Основные параметры

Тип муфты	Соединительная
Технология монтажа	термоусаживаемая
Рабочее напряжение, до (кВ)	1
Сечение жил, мм²	150 / 185 / 240
Количество жил в кабеле	4
Изоляция кабеля	Бумажно маслопропитанная
Тип установки	Внутренняя и наружная
Тип кабеля	без брони / с броней
Комплектация	с болтовыми наконечниками
Температура эксплуатации, ˚С	-50...+50
Марки монтируемых кабелей	ААБл/ (А)СБл/ (А)СБГ/ ААГ/ (А)СГ/ ААБв/ (А)СБШв/ ААШв/ (А)СШв/ ААБ2лШв/ (А)СБ2лШв/ (А)СКл
