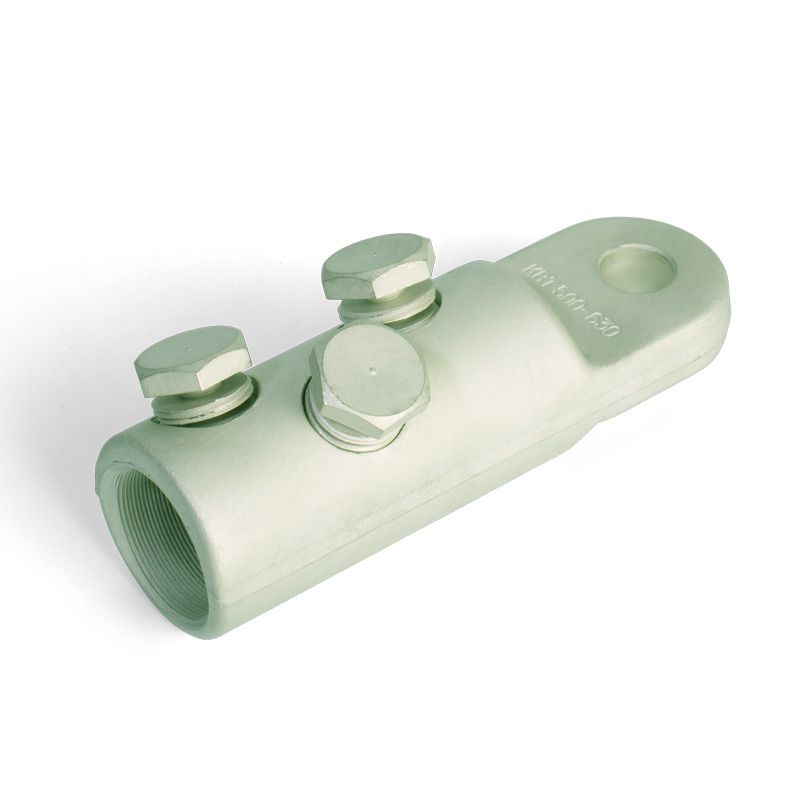

> Наконечник болтовой 3НБЕ-500/630(Л) КВТ 65832

Наконечник болтовой 3НБЕ-500/630(Л) КВТ 65832

Гарантия: 1 месяцев

(0)

Написать отзыв

Под заказ

до 7 рабочих дней

Код товара: 288102

Добавь в корзину и узнай цену со скидкой!

Укажите количество

В корзину Задать вопрос о товаре

Кабельные наконечники

Все товары

Описание товара Отзывы и вопросы0

Предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных сечением от 500 мм² до 630 мм²

Преимущества

Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
Рабочее напряжение: до 10 кВ
Материал корпуса и болтов: специальный алюминиевый сплав
Покрытие корпуса и болтов: гальваническое
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
Лопатка болтовых наконечников сечением 500/630 и 800 расположена центрально-симметрично относительно оси болтового наконечника.
На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт

размер	L (мм)	L₁ (мм)	L₂ (мм)	S (мм)	D (мм)	d (мм)	d₁ (мм)	N (мм)	A (мм)
значение (мм)	156.5	52	90	17	17	48	34	17	22

Основные параметры

Тип коннектора	наконечник болтовой
Особенности конструкции	Угловое расположение болтов Эксцентриковое отверстие под жилу
Рабочее напряжение, до (кВ)	10
Материал жилы	алюминий / медь
Сечение жилы, мм²	500 / 630
Класс гибкости жилы	1 / 2 / 3 / 4
Покрытие контактной части	гальваническое лужение
Материал контактной части	алюминиевый сплав
Размер крепёжного болта	М16
Технология монтажа	срывные болты
