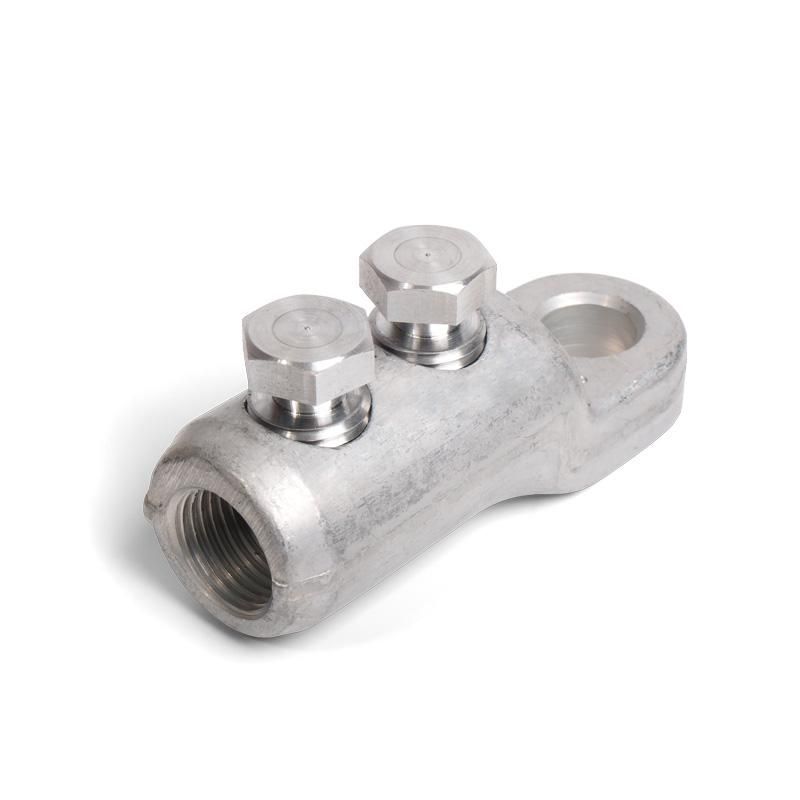

> Наконечник болтовой 3НБП-300/400 КВТ 83724

Наконечник болтовой 3НБП-300/400 КВТ 83724

Гарантия: 1 месяцев

(0)

Написать отзыв

Под заказ

до 7 рабочих дней

Код товара: 288104

Добавь в корзину и узнай цену со скидкой!

Укажите количество

В корзину Задать вопрос о товаре

Кабельные наконечники

Все товары

Описание товара Отзывы и вопросы0

Наконечники болтовые для кабелей с изоляцией из сшитого полиэтилена НБП (КВТ) предназначены для оконцевания кабелей с изоляцией из ЭПР и сшитого полиэтилена на напряжение до 20 кВ
(ТУ 3449-009-97284872-2006)

Преимущества

Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
Рядное расположение болтов на корпусе наконечника
Центрально-симметричное отверстие под кабельную жилу в корпусе наконечника способствует равномерному распределению электрического поля
Материал корпуса и болтов: специальный алюминиевый сплав
Покрытие: без покрытия
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности корпуса
Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб

размер	L (мм)	L₁ (мм)	L₂ (мм)	S (мм)	D (мм)	d (мм)	d₁ (мм)	N (мм)	A (мм)
значение (мм)	135	45.5	75	15	17	42	26	14	20

Основные параметры

Тип коннектора	наконечник болтовой
Особенности конструкции	Рядное расположение болтов
Рабочее напряжение, до (кВ)	20
Материал жилы	алюминий / медь
Сечение жилы, мм²	300 / 400
Класс гибкости жилы	1 / 2 / 3 / 4
Покрытие контактной части	без покрытия
Материал контактной части	алюминиевый сплав
Размер крепёжного болта	М16
Технология монтажа	срывные болты
