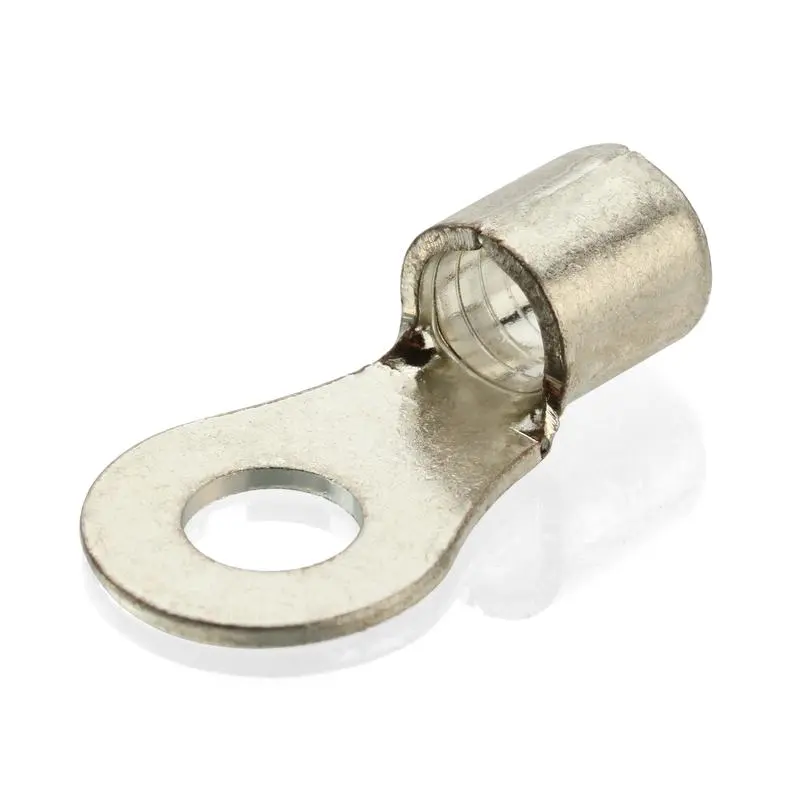

> Наконечник кабельный ПМ 50–10 КВТ 48886

Наконечник кабельный ПМ 50–10 КВТ 48886

Гарантия: 1 месяцев

(0)

Написать отзыв

В наличии

Код товара: 288135

Добавь в корзину и узнай цену со скидкой!

Укажите количество

В корзину Задать вопрос о товаре

Кабельные наконечники

Все товары

Описание товара Отзывы и вопросы0

Наконечники медные луженые под пайку (тип: ПМ) предназначены для оконцевания пайкой или опрессовкой кабелей и проводов с медными жилами
(ТУ 3449-033-97284872-2006)

Преимущества

Материал: листовая электротехническая медь марки М1
Рабочее напряжение: до 1 кВ
Покрытие: олово-висмутовое электролитическое лужение (климатическое исполнение «Т2»)
Технологический шов на участке контактного скругления под кабельную жилу пропаян, таким образом трубная часть наконечника образует сплошную монолитную структуру
Наряду с пайкой конструктивные особенности наконечников ПМ (КВТ) предполагают монтаж опрессовкой в качестве альтернативы или комбинированное использование двух методов соединения
Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта
Благодаря заваренному шву, ориентация наконечника в матрицах инструмента не имеет значения и опрессовка может производиться даже поверх самого сварного шва
Специальная серия высокоточных матриц «КВТ» для опрессовки при помощи гидравлических прессов ПГР-300, ПГРс-300, ПГП-300 (КВТ)

размер	L (мм)	B (мм)	S (мм)	D (мм)	d (мм)	d₁ (мм)
значение (мм)	50	22	2	10.5	15.5	11.5

Основные параметры

Тип коннектора	наконечник кольцевой
Рабочее напряжение, до (кВ)	1
Материал жилы	медь
Сечение жилы, мм²	50
Класс гибкости жилы	1 / 2 / 3 / 4 / 5 / 6
Покрытие контактной части	гальваническое лужение
Материал контактной части	медь
Размер крепёжного болта	М10
Технология монтажа	пайка, опрессовка
