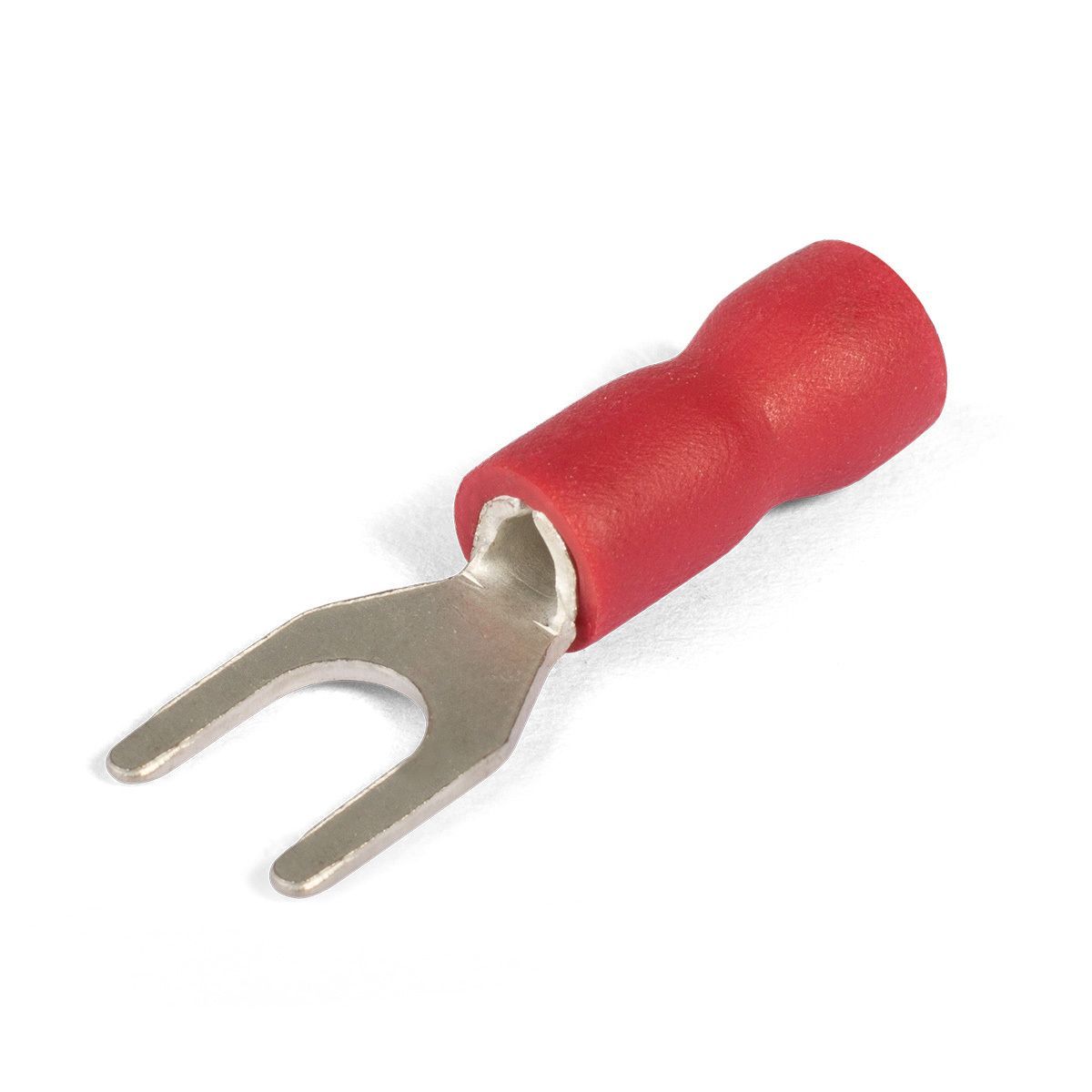

> Наконечник кабельный вилочный изолированный НВИ 1.5-3 серия EasyFix КВТ 90900

Наконечник кабельный вилочный изолированный НВИ 1.5-3 серия EasyFix КВТ 90900

Гарантия: 1 месяцев

(0)

Написать отзыв

В наличии

Код товара: 285809

Укажите количество

В корзину Задать вопрос о товаре

Внимание! Минимальное количество товара для заказа 100 шт.

Кабельные наконечники

Все товары

Описание товара Отзывы и вопросы0

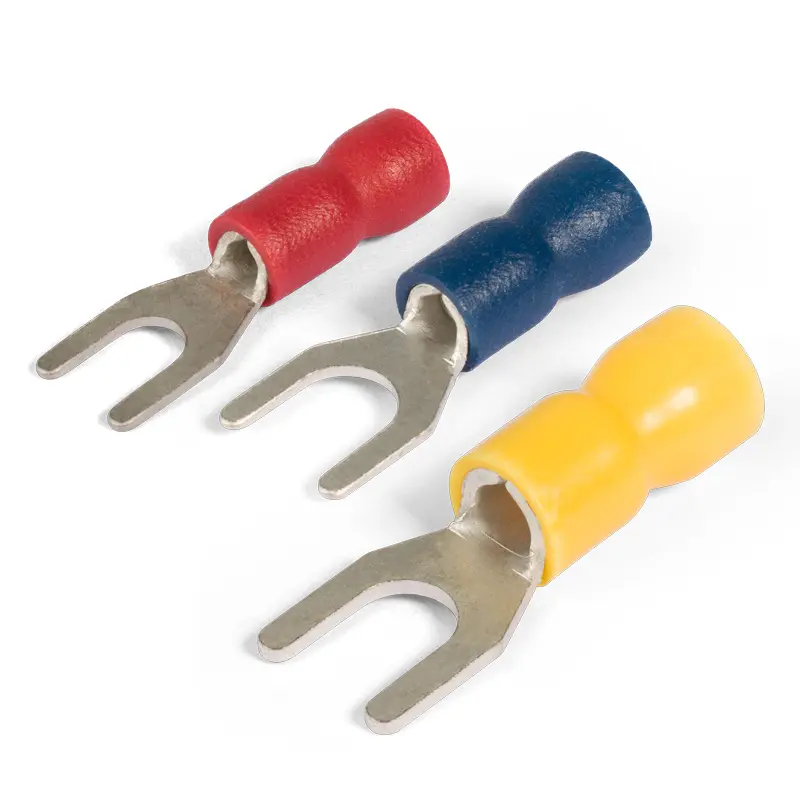

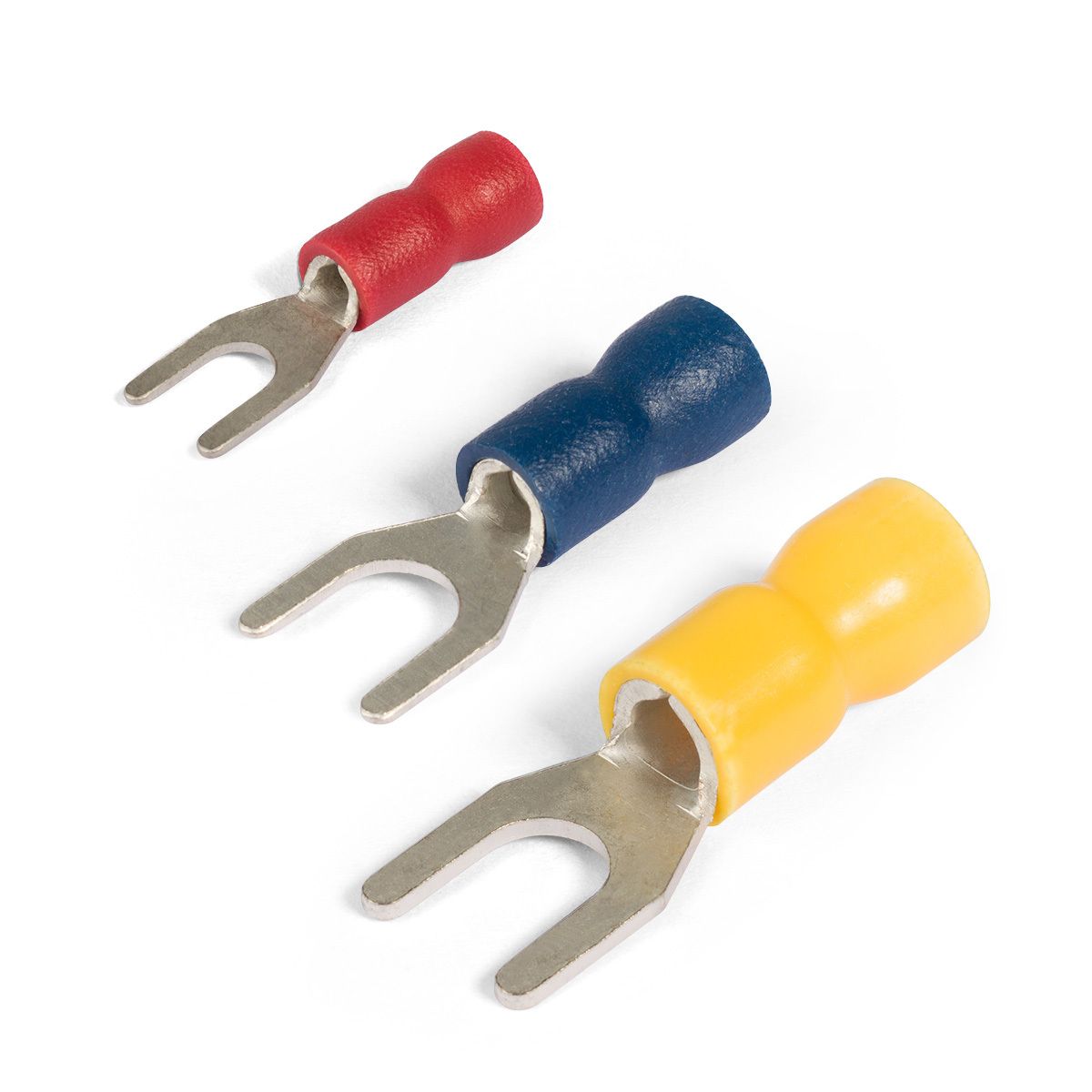

Предназначены для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации
(ТУ 3424-001-59861269-2004)

Не требует полного демонтажа крепежного соединения.
Для быстрых перекроссировок — достаточно лишь ослабить винтовую фиксацию
Материал изоляции: самозатухающий ПВХ.
Класс V-0 по UL94
Термостойкость изоляции: 75 °C
Материал наконечника: латунь марки Л63у
Покрытие наконечника: электролитическое лужение
Максимальное напряжение: 690 В
Особенности конструкции:
- исполнение «Easy Entry»: виниловая манжета отформована в виде раструба для облегчения монтажа многопроволочных медных жил
- незаваренный стыковой шов на трубной контактной части наконечников
- поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой
Расширенные мультиразмерные диапазоны опрессовки
Опрессовка проводника поверх изолирующей манжеты

размер	L	l	B	S	D	d₁
значение (мм)	22.2	11.2	6.4	0.6	3.8	1.7

Основные параметры


Тип коннектора	наконечник вилочный
Особенности конструкции	Easy Entry
Рабочее напряжение, до (кВ)	0.69
Материал жилы	латунь
Сечение жилы, мм²	0.34, 1.5, 0.25, 0.75, 1.0, 0.5
Класс гибкости жилы	3, 4, 5, 6
Покрытие контактной части	гальваническое лужение
Материал контактной части	латунь
Размер крепёжного болта	M3
Наличие изоляции	✔
Материал изоляции	ПВХ
Цветовой стандарт изоляции	Международный стандарт
Цвет изоляции	красный
Температурная стойкость изоляции, ˚С	75
Технология монтажа	опрессовка
