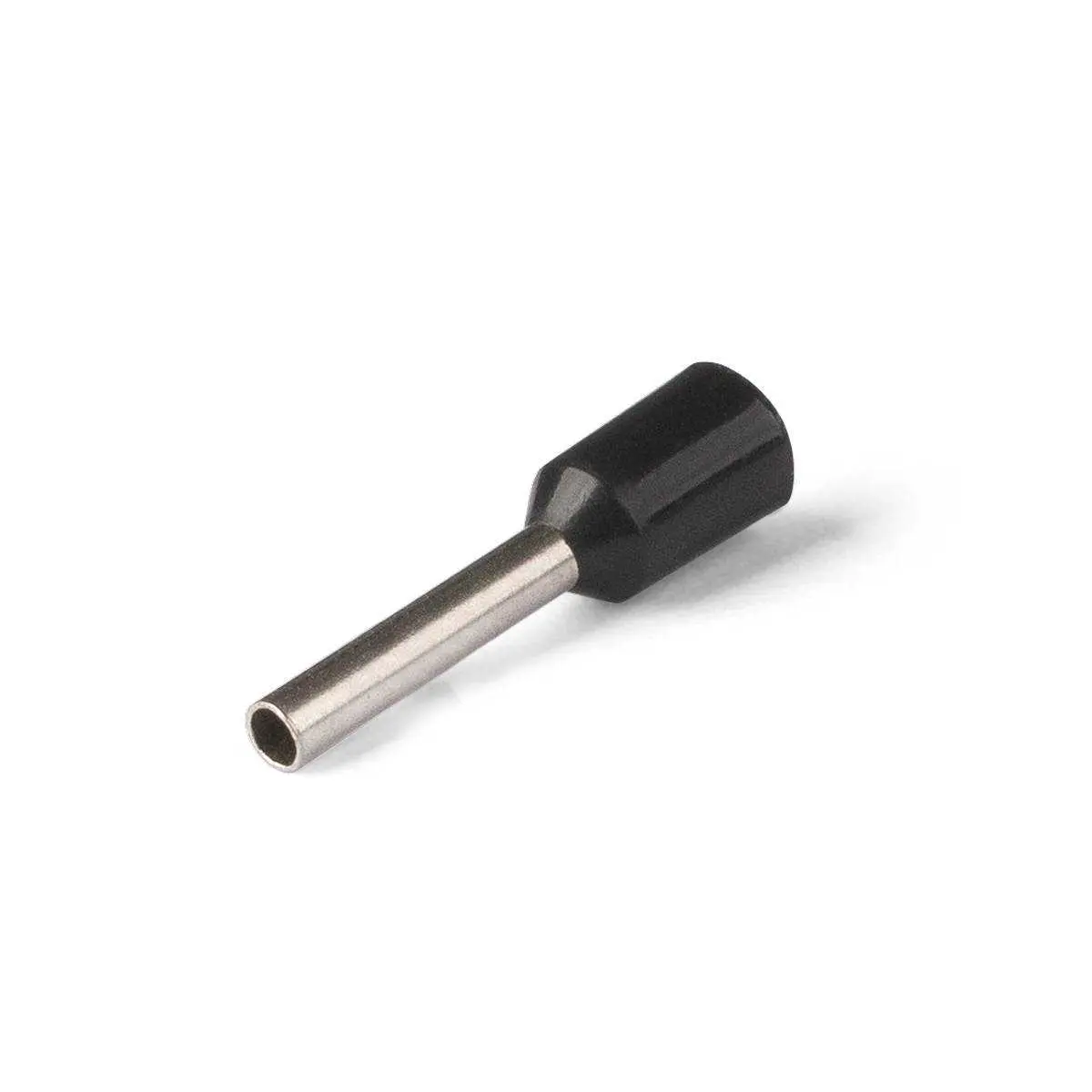

> Наконечник штыревой втулочный изолированный НШВИ 1.5–12 КВТ 79441

Наконечник штыревой втулочный изолированный НШВИ 1.5–12 КВТ 79441

Гарантия: 1 месяцев

(0)

Написать отзыв

В наличии

Код товара: 284523

Укажите количество

В корзину Задать вопрос о товаре

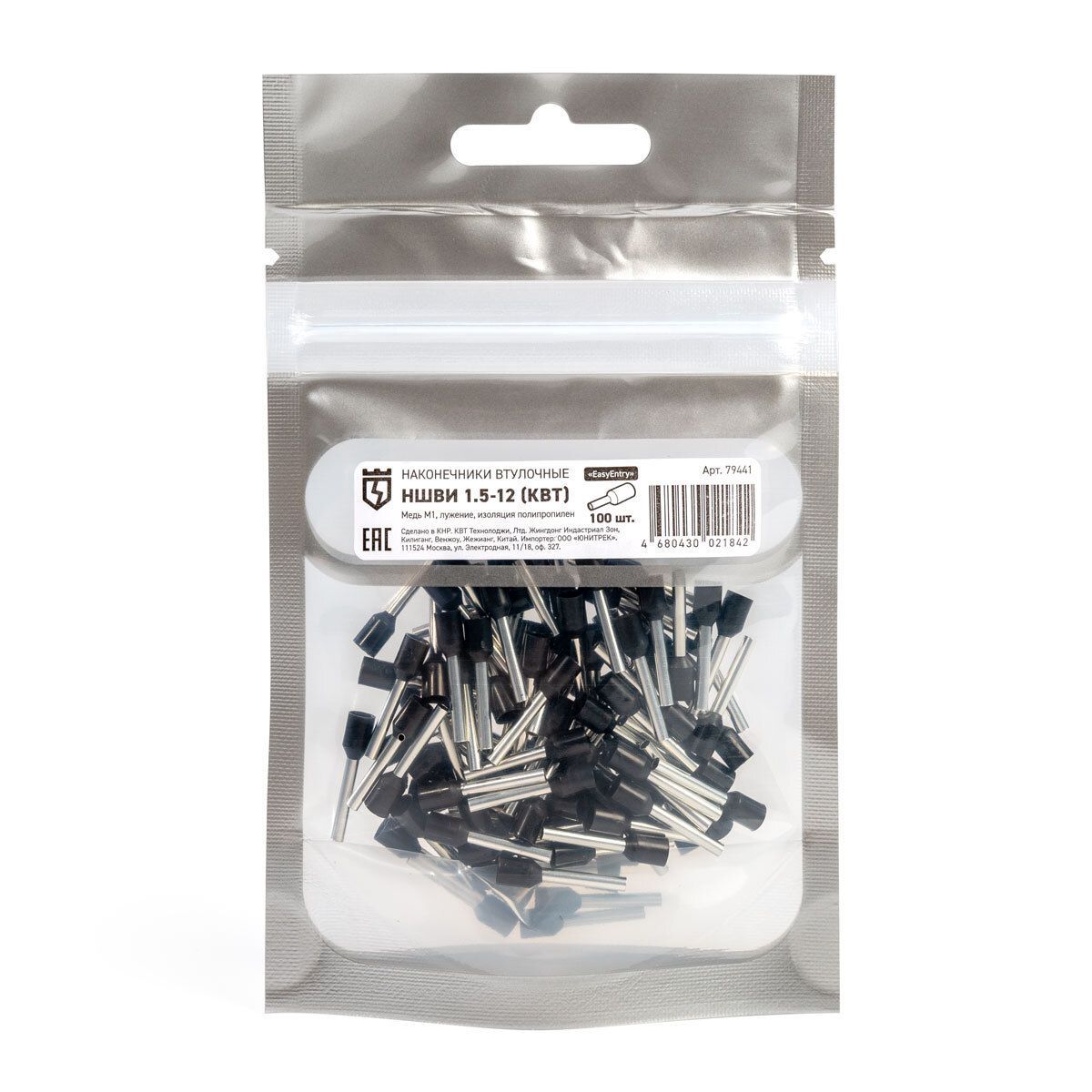

Внимание! Минимальное количество товара для заказа 100 шт.

Кабельные наконечники

Все товары

Описание товара Отзывы и вопросы0

Для монтажа одного провода

(ТУ 3424-001-59861269-2004)

Предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты

Максимальное напряжение: 690 В
Размеры изолированных манжет и втулок наконечников НШВИ рассчитаны для монтажа одного проводника соответствующего сечения
Материал коннектора: медь марки М1
Покрытие коннектора: электролитическое лужение
Материал изоляции: полипропилен. Не содержит галогенов
Термостойкость изоляции: 105 °C
Цвет изолирующих манжет выполнен в соответствии с цветовой маркировкой DIN 46228, часть 4

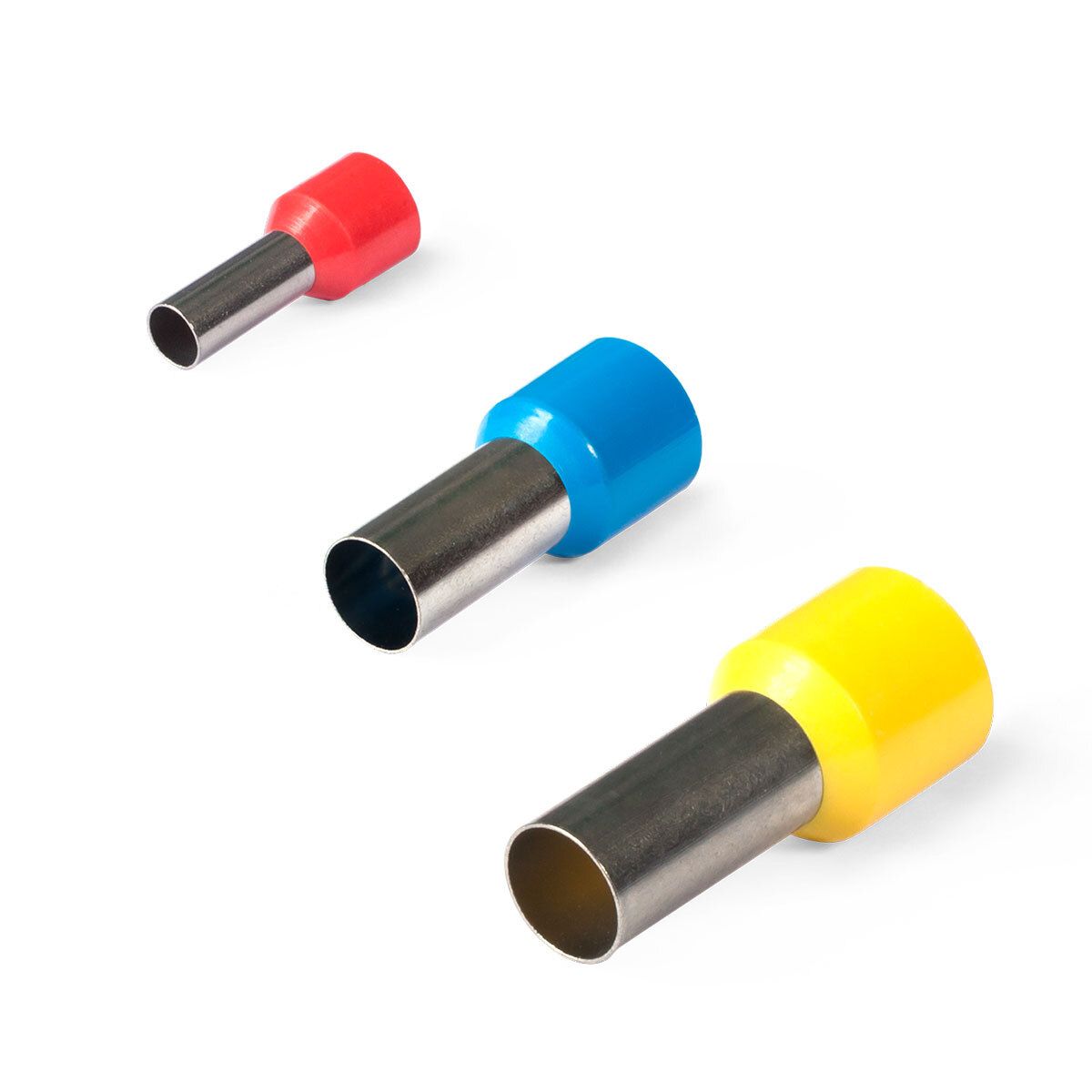

Одинарные и двойные втулочные наконечники «КВТ» представлены в одинаковой цветовой гамме стандарта DIN, что облегчает их поразмерную идентификацию

Преимущества

Коническая форма манжеты, тип «Easy Entry», облегчает заведение многожильного провода внутрь медной втулки
Обжим провода поверх медной втулки
Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам

SKU	Товарные позиции	L	L₁	l	D	d	d₁
79441	НШВИ 1.5–12	18.3	12	14	3.6	2	1.6

Основные параметры


Тип коннектора	наконечник втулочный
Особенности конструкции	Easy Entry
Рабочее напряжение, до (кВ)	0.69
Материал жилы	медь
Сечение жилы, мм²	1.5
Класс гибкости жилы	3 / 4 / 5 / 6
Покрытие контактной части	гальваническое лужение
Длина контактной части, мм	12
Материал контактной части	медь
Наличие изоляции	да
Материал изоляции	полипропилен
Цветовой стандарт изоляции	DIN 46228
Цвет изоляции	черный
Температурная стойкость изоляции, ˚С	105
Технология монтажа	опрессовка
