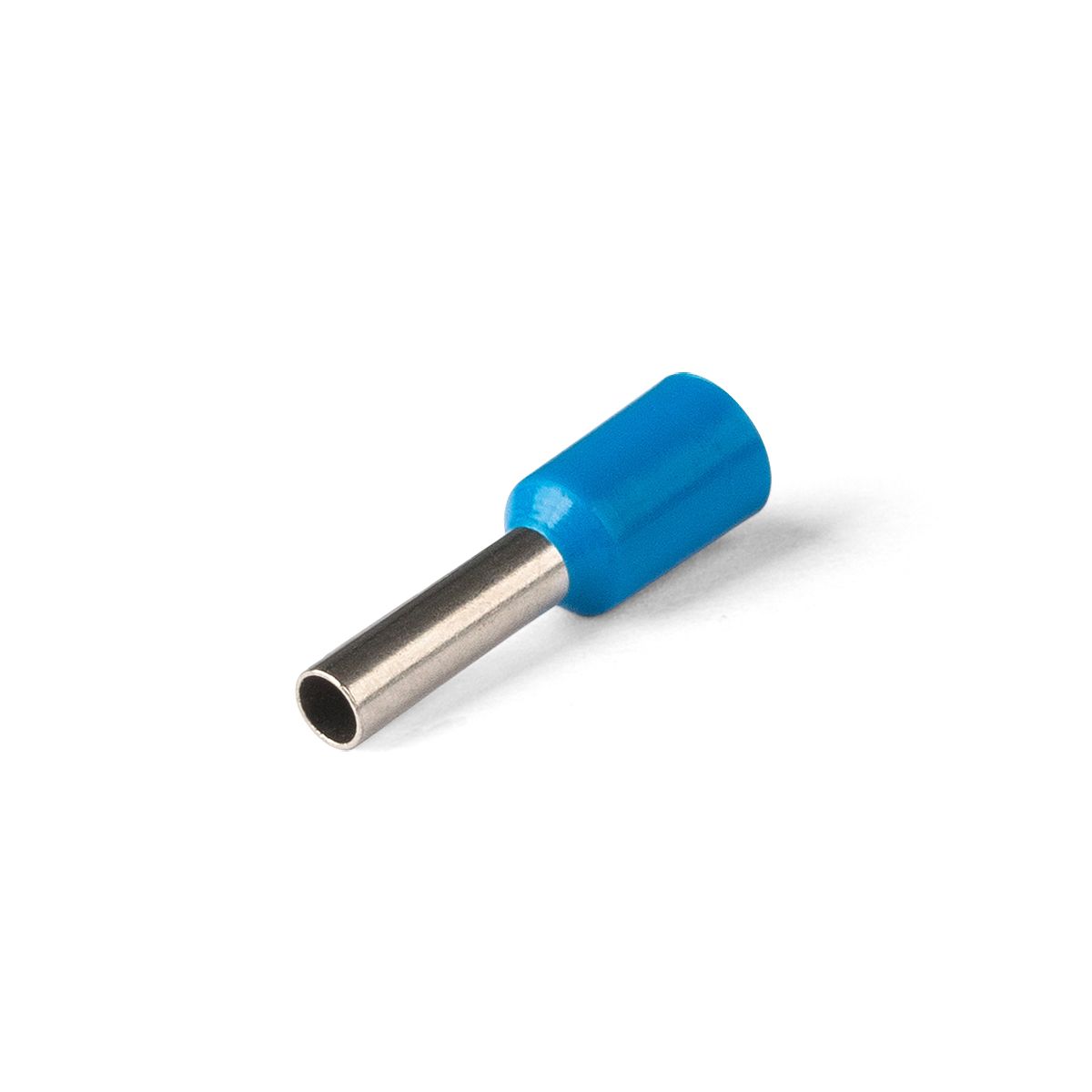

> Наконечник штыревой втулочный изолированный НШВИ 2.5-10 КВТ 92305

Наконечник штыревой втулочный изолированный НШВИ 2.5-10 КВТ 92305

Гарантия: 1 месяцев

(0)

Написать отзыв

В наличии

Артикул для заказа: 285828

Укажите количество

Купить Задать вопрос о товаре

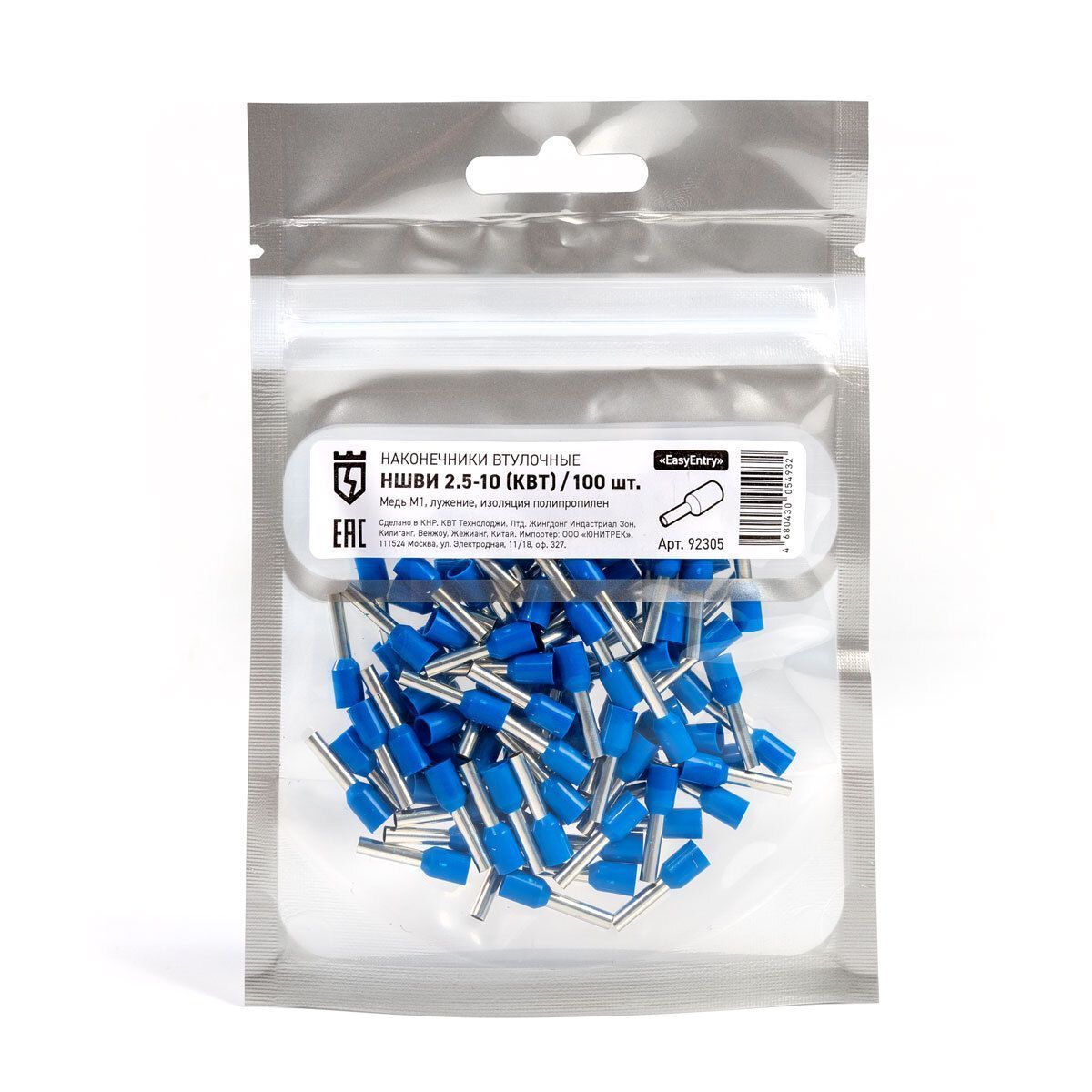

Внимание! Минимальное количество товара для заказа 100 шт.

Кабельные наконечники

Все товары

Описание товара Отзывы и вопросы0

Для монтажа одного провода
Предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты
(ТУ 3424-001-59861269-2004)

Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам
Максимальное напряжение: 690 В
Размеры изолированных манжет и втулок наконечников НШВИ рассчитаны для монтажа одного проводника соответствующего сечения
Материал коннектора: медь марки М1
Покрытие коннектора: электролитическое лужение
Материал изоляции: полипропилен. Не содержит галогенов
Термостойкость изоляции: 105 °C
Цвет изолирующих манжет выполнен в соответствии с цветовой маркировкой DIN 46228, часть 4

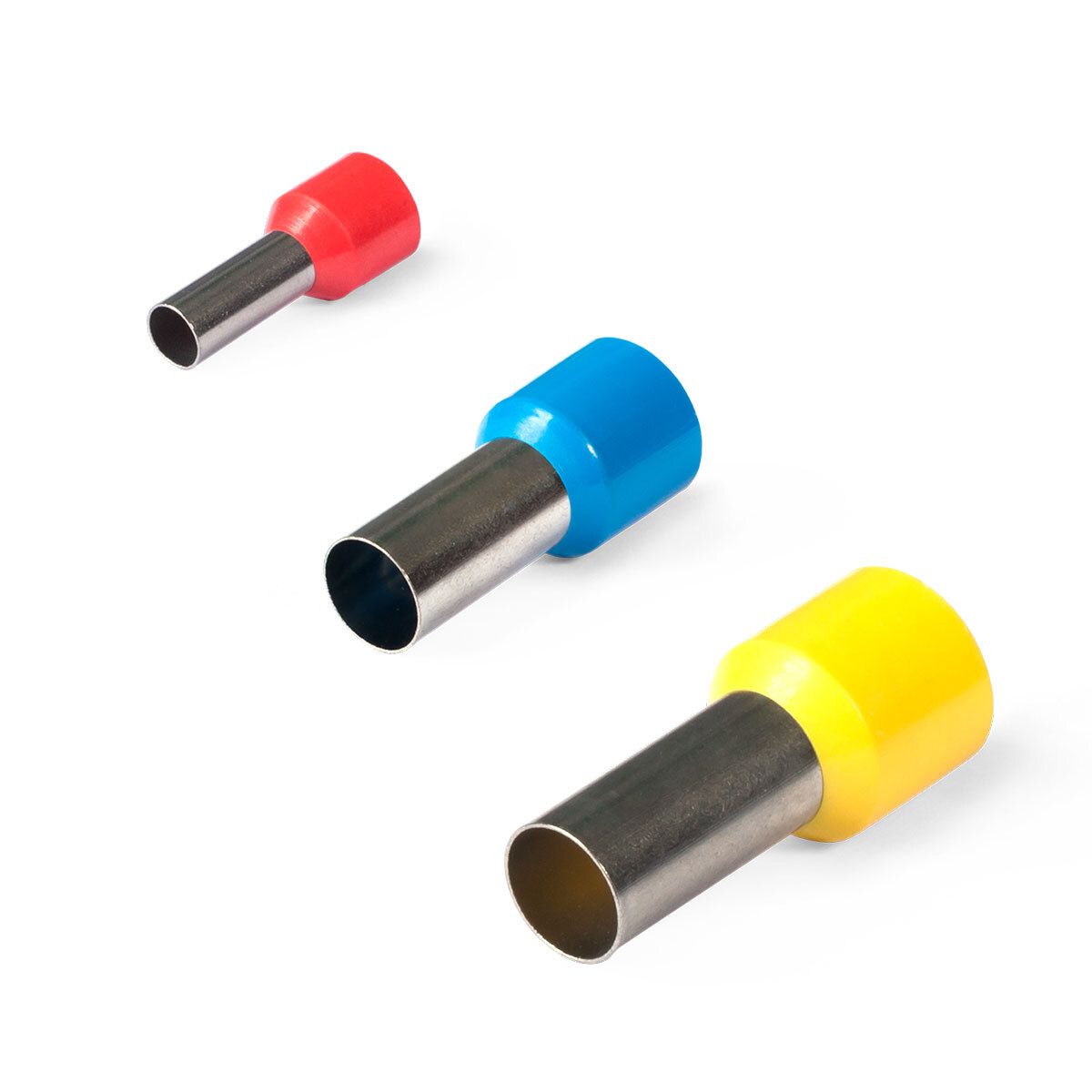

Одинарные и двойные втулочные наконечники «КВТ» представлены в одинаковой цветовой гамме стандарта DIN, что облегчает их поразмерную идентификацию
Коническая форма манжеты, тип «Easy Entry», облегчает заведение многожильного провода внутрь медной втулки
Обжим провода поверх медной втулки

размер	L	L₁	l	D	d	d₁
значение (мм)	17.4	10	12	4.3	2.6	2.3

Основные параметры


Тип коннектора	наконечник втулочный
Особенности конструкции	Easy Entry
Рабочее напряжение, до (кВ)	0.69
Материал жилы	медь
Сечение жилы, мм²	2.5
Класс гибкости жилы	3, 4, 5, 6
Покрытие контактной части	гальваническое лужение
Длина контактной части, мм	10
Материал контактной части	медь
Наличие изоляции	✔
Материал изоляции	полипропилен
Цветовой стандарт изоляции	DIN 46228
Цвет изоляции	синий
Температурная стойкость изоляции, ˚С	105
Технология монтажа	опрессовка
