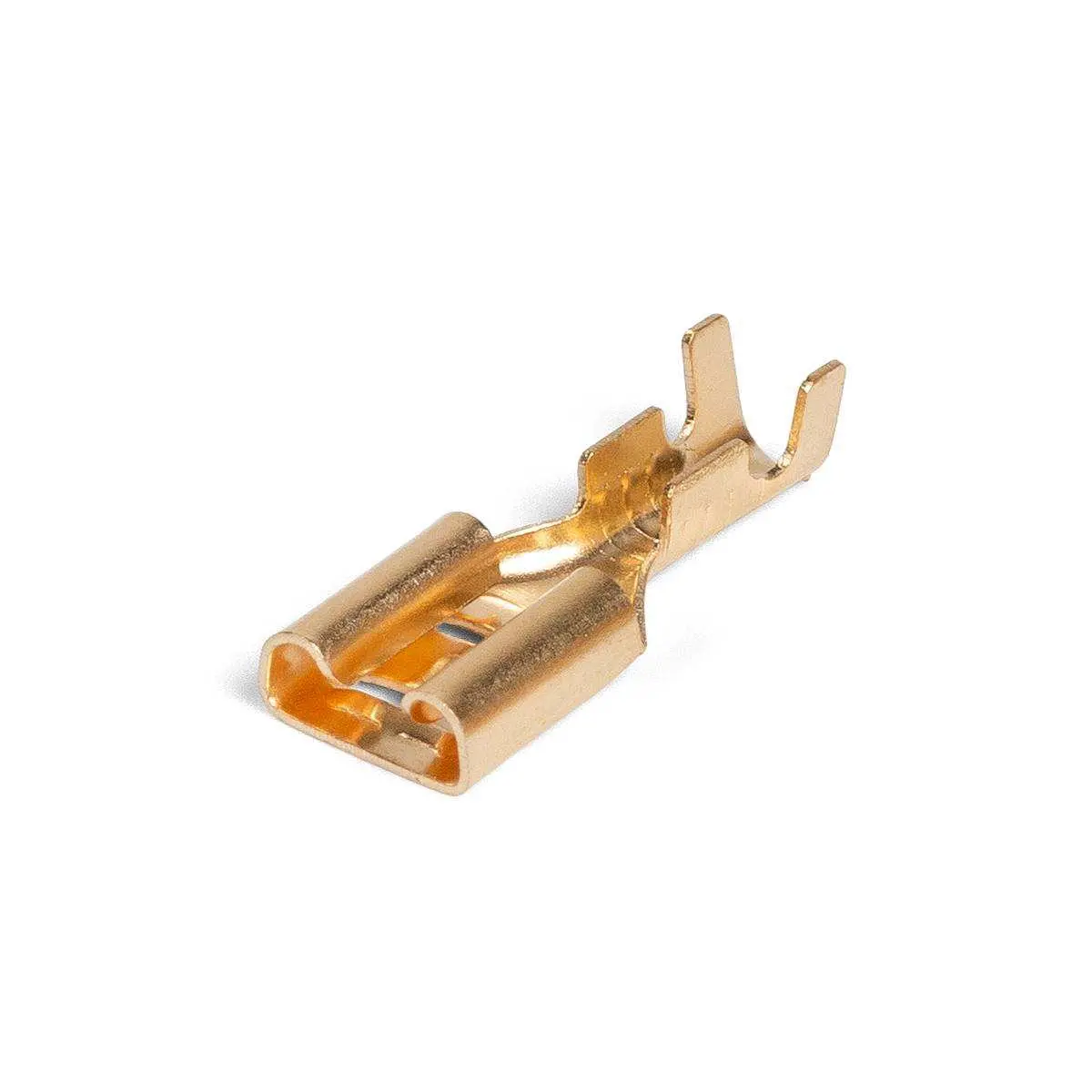

> Разъем плоский неизолированный (мама) РП-М 1.5–(4.8) КВТ 85669

Разъем плоский неизолированный (мама) РП-М 1.5–(4.8) КВТ 85669

Гарантия: 1 месяцев

(0)

Написать отзыв

В наличии

Код товара: 284783

Укажите количество

В корзину Задать вопрос о товаре

Внимание! Минимальное количество товара для заказа 100 шт.

Кабельные наконечники

Все товары

Описание товара Отзывы и вопросы0

Предназначены для формирования вибростойких быстроразъемных соединений и оконцевания многопроволочных гибких медных проводов
(ТУ 3424-001-59861269-2004)

Рекомендовано использовать в зонах вибрации и повышенных температур
Материал коннектора: латунь марки Л63
Покрытие коннектора: без покрытия
Температурный диапазон: от -55 °C до +135 °C
Максимальное напряжение: 400 В

Преимущества

Поперечные засечки в месте контактного скругления под кабельную жилу увеличивают механическую прочность соединения «разъем–жила»
Двухконтурный обжим по жиле и изоляции обеспечивает особую механическую прочность и вибростойкость соединений
Конструкция клемм предусматривает фиксаторы замкового типа, защелкивающиеся при парном соединении разъемов «мама–папа»
Размер контакта определяется шириной «В» клеммы РП-П

Для опрессовки используется двухконтурная матрица МПК-04 «КВТ»

размер	L	L₁	l	B	S
значение (мм)	14.3	5.7	5.5	5	0.3

Основные параметры


Тип коннектора	разъем мама плоский
Особенности конструкции	виброустойчивый
Рабочее напряжение, до (кВ)	0.4
Материал жилы	медь
Сечение жилы, мм²	0.75 / 1.0 / 1.5
Класс гибкости жилы	3 / 4 / 5 / 6
Покрытие контактной части	без покрытия
Материал контактной части	латунь
Технология монтажа	опрессовка
