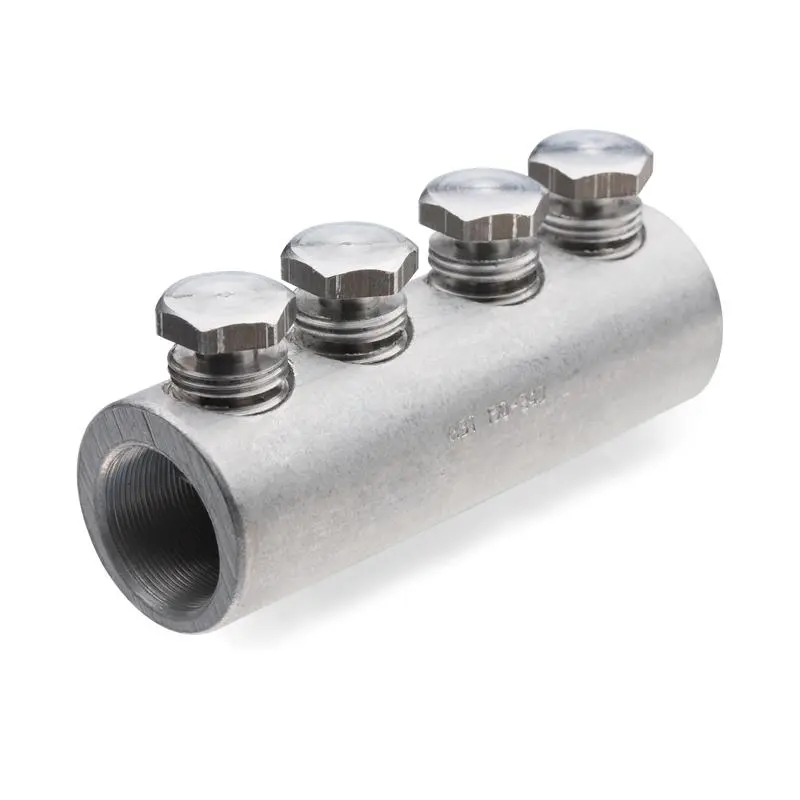

Соединитель болтовой 4СБ-70/120 КВТ 65814

Гарантия: 1 месяцев

(0)

Написать отзыв

В наличии

Код товара: 288374

Добавь в корзину и узнай цену со скидкой!

Укажите количество

В корзину Задать вопрос о товаре

Клеммы, зажимы соединительные

Все товары

Описание товара Отзывы и вопросы0

Предназначены для соединения любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных сечением от 70 мм² до 120 мм²
(ТУ 3449-009-97284872-2006)

Преимущества

Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля
Рядное расположение болтов на корпусе соединителя
Эксцентриковое отверстие под кабельную жилу в корпусе соединителя
Рабочее напряжение: до 1/10 кВ
Материал корпуса и болтов: специальный алюминиевый сплав
Покрытие: без покрытия
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт

размер	L (мм)	L₂ (мм)	d (мм)	d₁ (мм)	N
значение (мм)	66	31.5	27	17	14

Основные параметры

Тип коннектора	соединитель болтовой
Особенности конструкции	Рядное расположение болтов Эксцентриковое отверстие под жилу
Рабочее напряжение, до (кВ)	10
Материал жилы	алюминий / медь
Сечение жилы, мм²	70 / 95 / 120
Класс гибкости жилы	1 / 2 / 3 / 4 / 5 / 6
Покрытие контактной части	без покрытия
Материал контактной части	алюминиевый сплав
Технология монтажа	срывные болты
