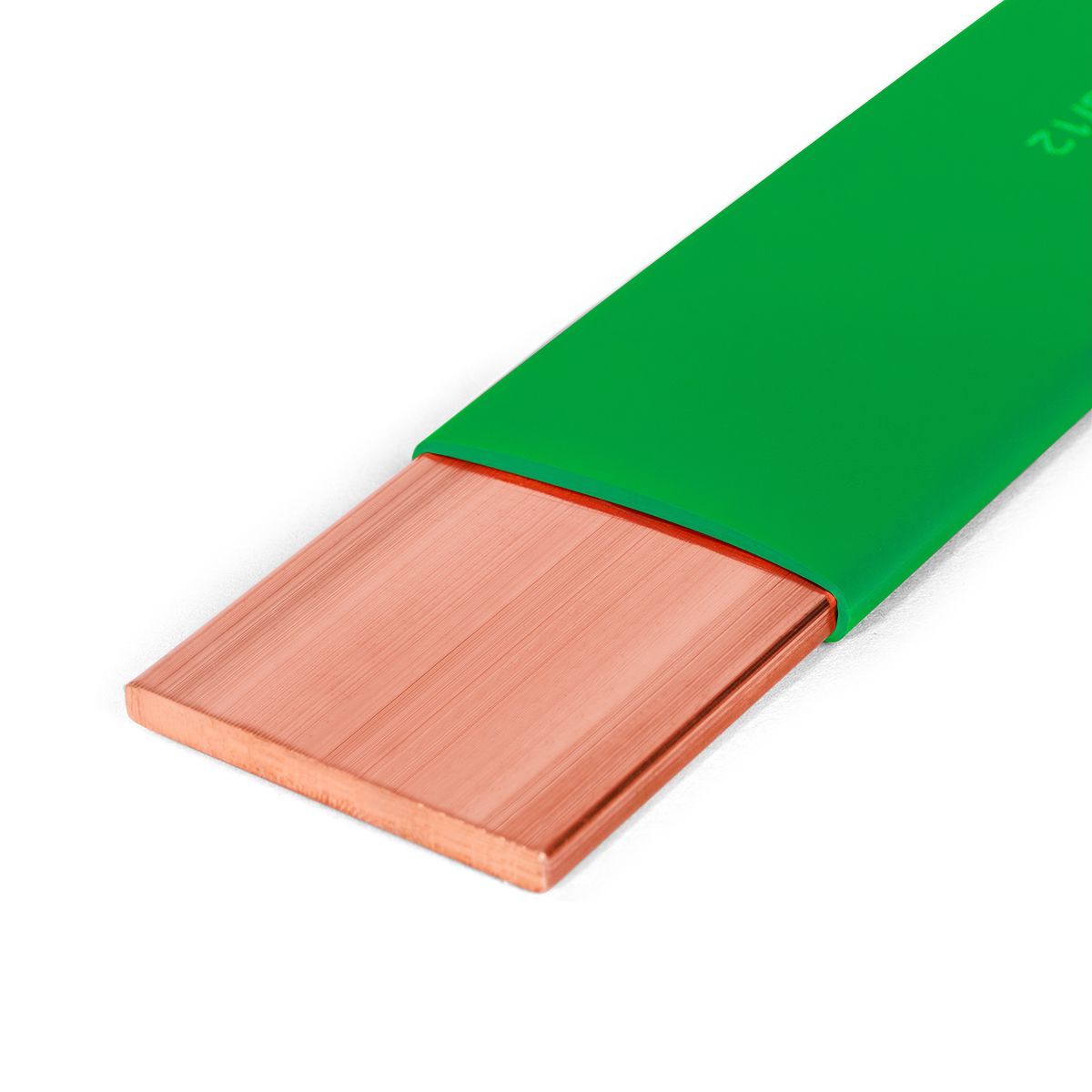

> Трубка термоусадочная ТТШ-10-30/12 зел КВТ 84893

Трубка термоусадочная ТТШ-10-30/12 зел КВТ 84893

Гарантия: 1 месяцев

(0)

Написать отзыв

В наличии

Артикул для заказа: 285544

Добавь в корзину и узнай цену со скидкой!

Укажите количество

Купить Задать вопрос о товаре

Термоусадочные трубки

Все товары

Описание товара Отзывы и вопросы0

Предназначены для изоляции медных и алюминиевых шин на электротехнических подстанциях и в шкафах распределительных устройств. Могут быть использованы при наружной установке
(ТУ 2291-049-97284872-2012)

Коэффициент усадки: 2.5:1
Рабочее напряжение: 10 кВ
Материал: полиолефин, не содержит галогенов «HF
Аналоги: BРTM (Raychem); BBI (3M)
Устойчивы к ультрафиолетовому излучению
Высокая электрическая прочность
Цвет: красный, зеленый, желтый
Использование трубок ТТШ позволяет сократить расстояние между фазными шинами и значительно уменьшить габариты проектного устройства
Защищают электротехнические шины от химической коррозии
Обеспечивают защиту оборудования от короткого замыкания в случае попадания в электрощитовое устройство животных и птиц
Если для монтажа на данную шину подходят два размера трубки, выбирайте больший из них

Инструмент для монтажа: высокотемпературные строительные фены серии ТТ, пропановая горелка ПГ, портативные бутановые горелки марки «КВТ»

Температура усадки

120 °С

Температура эксплуатации

от -55 °С до +125 °С

Преимущества

Термоусадочные трубки ТТШ-10 – специализированные среднестенные высоковольтные трубки, с коэффициентом усадки 2.5:1, без подавления горения, предназначенные для изоляции медных и алюминиевых шин электрических подстанций и шкафов с рабочим напряжением до 10кВ включительно.
Характерной особенностью трубок ТТШ от «КВТ» является высокая диэлектрическая прочность, устойчивость к ультрафиолетовому излучению, а также исключительная гибкость и эластичность.
Для производства термоусаживаемой трубки ТТШ используется полиолефиновая композиция без содержания галогенов (индекс «HF»), что делает её нетоксичной и безвредной для человека.
Трубка ТТШ может применяться как внутри помещений, так и для наружной установки. Использование трубок ТТШ для изоляции шин на электрических подстанциях и внутри щитовых устройств позволяет значительно сократить расстояния «фаза-фаза» и «фаза-земля», а также существенно уменьшить габариты самой щитовой подстанции. Кроме того, изоляция шин обеспечивает надежную защиту от коротких замыканий из-за попадания на токоведущие шины посторонних предметов или животных.
Широкий диапазон рабочих температур исключает возможность электротепловых пробоев и гарантирует надежную изоляцию сроком до 25 лет.
Термоусадочная трубка ТТШ-10 «КВТ» поставляется в удобных мини рулонах по 10 метров. Практичная упаковка предполагает нарезку требуемой длины по месту монтажа, минимизирует отходы и сокращает затраты. Расширенная линейка типоразмеров представлена полным рядом от 30/12 до 150/60мм. Все размеры трубок ТТШ-10 имеют плоский профиль поставки.
Завод «КВТ» - первый производитель в России, представивший линейку высоковольтных антитрекинговых трубок ТТШ. На протяжении многих лет трубка ТТШ-10 (КВТ) успешно применяется в качестве аналога высоковольтных трубок BPTM (Raychem) и BBI (3M) при монтаже щитового оборудования и электрических подстанций напряжением до 10кВ и зарекомендовала себя как очень надежный и качественный продукт.

Номинальное напряжение (кВ)	Шины с воздушным промежутком		ТТШ-10		ТТШ-35
Номинальное напряжение (кВ)	Фаза-Фаза А (мм)	Фаза-Земля В (мм)	Фаза-Фаза А (мм)	Фаза-Земля В (мм)	Фаза-Фаза А (мм)	Фаза-Земля В (мм)
Круглые шины
10	130	120	55	65	30	40
20	200	180	95	120	60	90
35	320	290	150	205	100	160
Прямоугольные шины
10	130	120	65	75	35	45
20	200	180	115	150	70	100
35	320	290	200	285	140	190

Размеры, приведенные в таблице, являются справочными и не могут применяться при разработке и производстве электрооборудования без проведения соответствующих испытаний.

размер	S	D	d
значение (мм)	2	30	12

Основные параметры

Тип трубки	высоковольтная
Рабочее напряжение, до (кВ)	10
Диаметр до усадки, мм	30
Диаметр после усадки, мм	12
Толщина стенки после усадки, мм	2
Оптимальный диапазон усадки, мм	27-15
Коэффициент усадки	2,5:1
Специальные свойства	Для изоляции шин HF (Halogen free)
Материал	полиолефин
Цвет трубки	зеленый
Температура усадки, ˚С	120
Температура эксплуатации, ˚С	-55...+125
Прочность на растяжение, не менее Мпа	15
Относительное удлинение до разрыва, не менее %	400
Электрическая прочность, не менее кВ/мм	25
Удельное объемное электрическое сопротивление, Ом/см	10¹⁴
